Deskripsi Produk
Konektor push-pull melingkar, wadah tetap adalah konektor push-pull performa tinggi yang direkayasa untuk transmisi sinyal presisi di lingkungan yang menuntut . yang dirancang sebagai wadah tetap, model ini menggabungkan konstruksi mekanis yang kuat dengan kemampuan listrik serbaguna, yang cocok untuk aplikasi medis, industri, dan aerospace {{aerospace {{aerospace {{aerospace {{{4 Aerospace {{{{4 Aerospace {{{{{{{{{{aerospace {aerospace {aerospace {{aerospace {aerospace {aerospace {aerospace {aerospace {aerospace {aerospace {
Greatmade bagian no .: jh-ecg .2 b . x 10. cll
Oem bagian no .: ecg .2 b . x 10. cll
Keterangan
Jenis: Fixed wadah, pemasangan panel belakang, pengejaran mandiri tarik-tarik (koneksi bebas pahat, aman) .
Listrik: 1 coaxial (rf) + 10 kontak voltage rendah (daya/data); 7a per kontak, 0 . 95KV Tegangan uji.
Mekanis: Perumahan kuningan berlapis krom, komponen berlapis nikel; pengkodean tunggal (alpha =0) untuk anti-misalignment; compact (m15x1 . 0 thread, 15.79g).
Lingkungan: -55 derajat ke +250 derajat (jangka pendek); Perlindungan debu IP50; 5, 000 siklus perkawinan; Perisai EMI (lebih besar dari atau sama dengan 75dB pada 10MHz, lebih besar dari atau sama dengan 40dB pada 1GHz) .

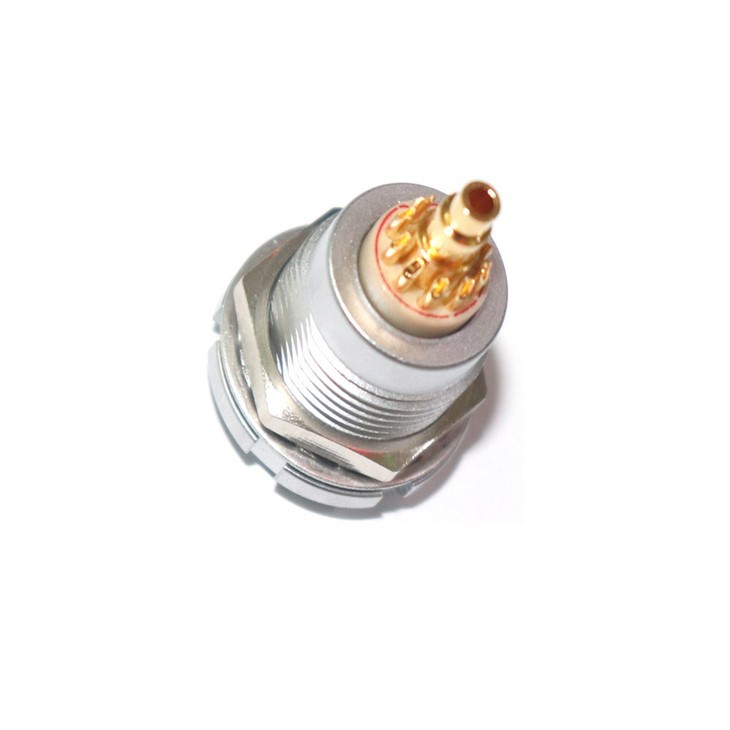

Konektor push-pull melingkar, wadah tetap
Seri 2B, 10+1 soket betina koaksial
spesifikasi
| Kategori | Detail |
| Nama Produk | Soket logam |
| Jenis produk | Konektor/ soket tarik dorongan melingkar |
| Bagian OEM no . | EKG .2 b . x 10. cll |
| Jenis kelamin | Standar |
| Soket/ dapat diterima | Panel soket/ wadah yang dipasang di belakang |
| Sistem penguncian | Tarik-tarik |
| Jumlah kontak | 10 kontak |
| Ukuran cangkang | 2B |
| Nilai arus | 7A |
| Gaya terminasi | Pateri |
| Jenis kontak | 1 COAXIAL + 10 Kontak tegangan rendah |
| Mengunci | Dorong-tarik-self-terkelopinya |
| Bahan | Perumahan kuningan berlapis krom, kontak berlapis nikel |
| Suhu | -55 derajat ke +250 derajat (jangka pendek) |
| Mengecil | Lebih besar dari atau sama dengan 75 dB pada 10 MHz; Lebih besar dari atau sama dengan 40 dB lebih dari atau sama dengan 1 GHz |
Fitur Produk
- Desain Kontak Hibrida: Mengintegrasikan kontak koaksial dan tegangan rendah untuk transmisi sinyal RF dan daya/data. simultan.
- Sistem penguncian push-pull: Mengaktifkan koneksi yang cepat dan aman dengan umpan balik yang terdengar/taktil, mengurangi waktu instalasi .
- Pengkodean terkunci: Mekanisme penyelarasan satu kunci menghilangkan risiko yang tidak masuk akal, penting untuk aplikasi presisi .
- Konstruksi yang kuat: Bahan tahan korosi dan toleransi suhu tinggi memastikan keandalan dalam kondisi keras .
- Tata letak kepadatan tinggi: 11 kontak dalam faktor bentuk kompak, mengoptimalkan ruang dalam sistem kompleks .
FAQ
T: Apa tujuan utama dari pengkodean kunci?
A: Kode kunci tunggal memastikan penyelarasan yang benar antara steker dan wadah, mencegah kerusakan akibat perkawinan yang tidak tepat .
T: Dapatkah konektor ini menangani sinyal frekuensi tinggi?
A: Ya, kontak koaksial dirancang untuk aplikasi RF, dengan kinerja perisai lebih besar dari atau sama dengan 40 dB pada 1 GHz .
T: Apakah cocok untuk penggunaan di luar ruangan?
A: Tidak, peringkat IP50 memberikan perlindungan debu tetapi tidak tahan air . disarankan untuk lingkungan indoor atau dilindungi .
T: Berapa diameter kabel maksimum yang dapat ditampung?
A: Ini mendukung kabel jaket dengan diameter luar mulai dari 2 . 00–13.60 mm.
T: Apakah memerlukan alat khusus untuk instalasi?
A: Tidak, mekanisme push-pull memungkinkan perkawinan dan penurunan alat bebas alat, meningkatkan kenyamanan pengguna .
Area aplikasi
-
Peralatan medis: Ideal untuk mesin EKG, monitor pasien, dan perangkat diagnostik yang membutuhkan koneksi sinyal yang aman dan rendah noise .
-
Otomatisasi Industri: Digunakan dalam instrumen uji, alat fabrikasi semikonduktor, dan robotika untuk daya dan transmisi data yang andal .
-
Aerospace & Defense: Cocok untuk avionik, kendaraan udara tak berawak (UAV) yang membutuhkan konektor tahan getaran .
-
Elektronik profesional: Sistem audio kesetiaan tinggi, perangkat manajemen energi, dan peralatan komunikasi .
