Seri B LH-FGG/EGG berkunci standar
Fitur karakteristik dari seri konektor ini adalah sistem penguncian yang memungkinkan kerapatan kontak lebih tinggi dan mencegah semua kesalahan penyelarasan. Berbagai alternatif penguncian mencegah perkawinan silang yang tidak diinginkan dari konektor yang serupa. Dimungkinkan juga untuk menggunakan kontak crimp untuk mengurangi waktu pemasangan kabel. Seri konektor ini, termasuk rentang 0B hingga 5B serta multikutub 00 dan 2G (versi singkat dari seri 2B), beberapa model kedap udara juga tersedia.
Untuk aplikasi yang membutuhkan penguncian Push-Pull yang cepat dan aman, Seri B JH-EGG menyediakan konektor multikutub melingkar yang fleksibel, berguna, kuat, dan dapat diandalkan.
Sistem self-latching memungkinkan konektor untuk dikawinkan hanya dengan mendorong steker secara aksial ke dalam soket.
Setelah terkunci dengan kuat, sambungan tidak dapat diputuskan dengan menarik kabel atau bagian komponen lain selain selongsong pelepas luar.
Menjadikannya pilihan ideal untuk proses pembuatan dan pengujian semikonduktor, pengujian dan pengukuran, instrumentasi, perangkat medis, penelitian, dan aplikasi audio/video.
FITUR UTAMA:
Konektor seri B menyediakan fitur utama berikut:
– keamanan sistem self-latching Push-Pull – multipole tipe 2 hingga 64 kontak
– Solder, crimp atau kontak cetak (lurus atau siku) – Kepadatan pengepakan tinggi untuk penghematan ruang
– Penyaringan 360 derajat untuk pelindung EMC penuh. – sistem kunci (standar kunci «G»)
– beberapa opsi kunci untuk menghindari penyatuan silang dari konektor serupa untuk penyelarasan konektor
Bagian Bagian Menampilkan Komponen Internal
| TIDAK. |
Soket tetap |
Steker lurus |
| 1. |
cangkang luar |
cangkang luar |
|
2. |
mahkota pembumian |
lengan kait |
| 3. |
cincin penahan |
kacang kolet |
|
4. |
kacang heksagonal |
pembawa sisipan terpisah |
| 5. |
pengunci mesin cuci |
isolator |
| 6. |
isolator |
kontak laki-laki |
| 7. |
kontak wanita |
collet |
Karakteristik Teknis
Mekanis dan Iklim
Standar Nilai Karakteristik
Endurance >5000 siklus IEC 60512-5 uji 9a
Kelembaban hingga 95 persen pada 60 derajat C
Kisaran suhu - 55 derajat C, ditambah 250 derajat C
Ketahanan terhadap getaran 10-2000 Hz, 15 g IEC 60512-4 uji 6d
Resistensi goncangan Resistensi goncangan IEC 60512-4 uji 6c
Uji korosi semprotan garam > 144 jam IEC 60512-6 uji 11f
Indeks perlindungan (kawin) IP50 IEC 60529
Kategori iklim 55/175/21 IEC 60068-1
Listrik
Standar Nilai Karakteristik
Melindungi at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Berbagai pengujian telah dilakukan dengan pasangan konektor JH-FGG dan JH-EGG, dengan cangkang kuningan berlapis krom dan insulator PEEK.

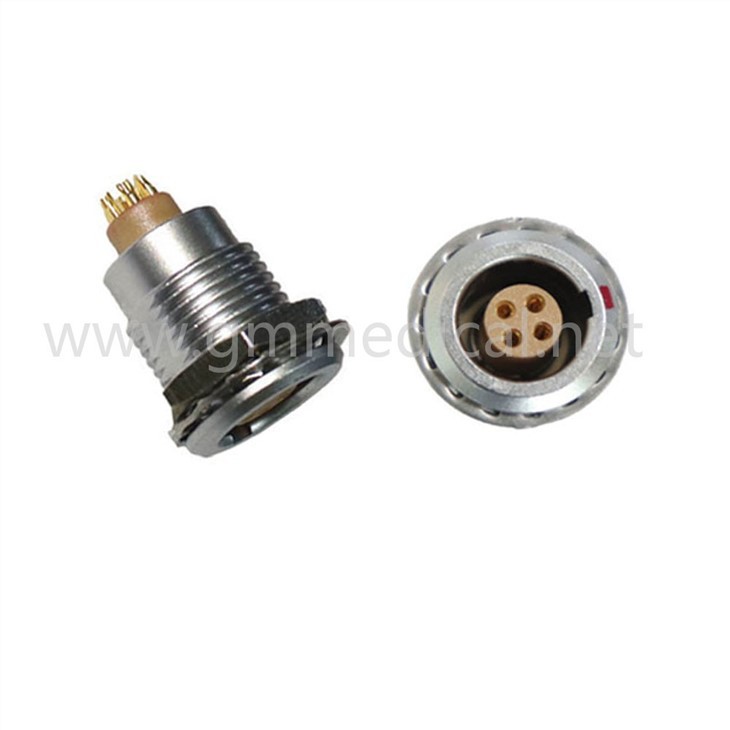

Soket Tetap Wanita Seri JH-EGG B
JH-TELUR Memperbaiki Soket, memperbaiki mur, kunci (G) atau kunci (A…M dan R)
| Referensi | Dimensi (mm) | |||||||||
| Model | Seri | A | B | e | E | L | M | N | S1 | S3 |
| JH-TELUR | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-TELUR | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-TELUR | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-TELUR | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-TELUR | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-TELUR | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-TELUR | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Detail
Nama produk: Dorong Tarik Soket Tetap Konektor Multipole Self-latching
Asal: Cina Nama Merek: Greatmade Jenis: tarikan dorong melingkar
Lingkungan:Dalam Ruangan Gender:Wanita/Laki-Laki Perawatan Permukaan:Krom mutiara
Pin: 2 hingga 16 pin Gelar IP: IP50 Jenis Kontak: Solder
Contact Treatmen: Berlapis emas Ketahanan: Di atas 5000 kali push-pull Housing Materia: Kuningan berlapis krom
Bahan Isolator: Aplikasi PPS: Otomotif/Komunikasi/Industri/Tampilan Led
Kemasan
1 PCS konektor dalam tas PE
50-100 Konektor PCS dalam kotak/kartun kecil
- Pelabuhan: Shenzhen, Cina
- Waktu memimpin:
-
Jumlah (potongan) 1 - 200 201 - 500 >500 Waktu tunggu (hari) 5 7 Untuk dinegosiasikan
FAQ
Q1: Bagaimana cara kerja konektor dorong tarik?
Konektor push-pull berhasil mencegah pemutusan yang tidak disengaja melalui penggunaan mekanisme self-latching yang kuat yang memungkinkan konektor dikawinkan dengan mendorong steker ke dalam soket. Namun, koneksi tidak dapat diputuskan hanya dengan menariknya.
Q2: Dapatkah Anda menghasilkan pesanan produk yang disesuaikan? Pesanan OEM atau ODM?
Tentu. Dengan pengalaman manufaktur OEM dan ODM, kami dapat memberi Anda Solusi Konektor Kustom satu atap.
Q3: Apakah Anda menyediakan sampel gratis?
Tidak, dan Anda perlu membayar biaya pengiriman.
Q4: Bagaimana Anda mengangkut barang?
Sebagai permintaan clentele kami, itu dapat dilakukan melalui UDARA / LAUT Freight / Express Delivery (DHL / UPS / FEDEX, misalnya).
